304、316 等奧氏體不銹鋼板式換熱器在維修過程中會發現有點狀穿孔現象，是什么原因引起的？采取什么措施能延長 304 、316等奧氏體不銹鋼板片的使用壽命？

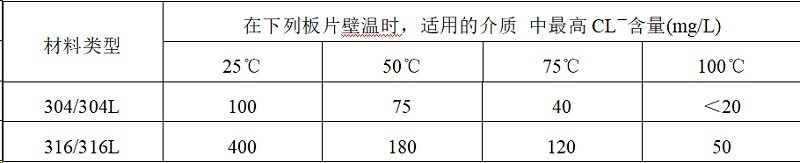

304、316等奧氏體不銹鋼板式換熱器材料在氯離子環境中，極易發生縫隙腐蝕。板片上氯離子的深度超標或板片有劃痕等損傷，更易出現氯離子的點腐蝕，造成板式換熱器板片穿孔，不僅造成失效，還會因內漏對介質造成污染，在醫藥、化工等行業，會造成更大的經濟損失。奧氏體不銹鋼在含氯水溶液中的適用條件，見下圖：

除水溶液中氯離子深度不能超限外，還應注意以下兩點：

一、盡量使用掛墊，避免使用膠粘墊。幾乎所有的膠均含氯離子，局部氯離子含量過高，極易造成腐蝕的發生，造成內漏；

二、及時清洗板片，避免水垢及雜質過多。因為氯離子容易在垢下富集、濃縮，這種情況一旦出現，容易出板片穿孔，造成內漏。

青島瑞普特有多年奧氏體不銹鋼板式換熱器設計、生產和運行經驗，可根據您的使用工況，為您選擇合適的板型和材質，為您節約設備投資費用，并延長使用壽命，使投資收益更大化，歡迎來電咨詢。
