板式換熱器的進出口分布不同，代表著什么意義？

從換熱器的外觀來說，有時候四個進出口均分布在換熱器的前面，而有時候前面只有兩個進出口，后面分布了兩個進出口，有時候甚至連換熱器的側面都會分布進出口？造成這種現象的原因是什么呢？

其實，換熱器進出口的分布不是隨意分布的，這個和換熱器的流程數有關，而換熱器的流程數則決定了換熱器內介質的流動方向。

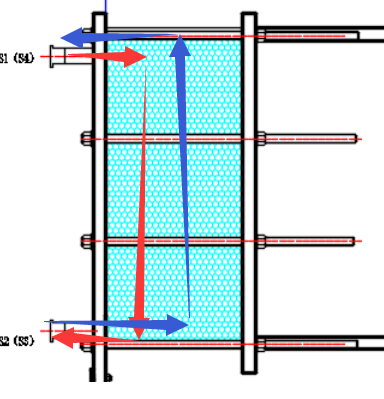

我們先說最普遍也是最常見的類型，換熱器進出口均分布于前面，也就是固定板上，這種類型的換熱器一般都是單流程的，熱側液體一般從S1進S2出，冷側介質從S3進從S4出，換熱器工作時，液體介質在換熱器走了一個U，從而達到換熱效果。

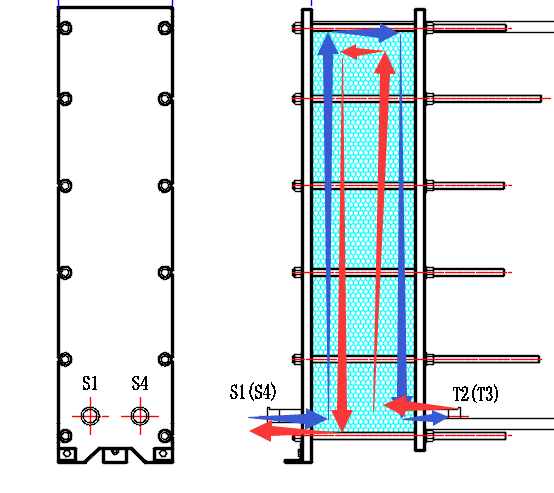

有時候換熱器四個接口，兩個分布于換熱器的固定板，并且均分布在下側或上側，兩個分布于換熱器的活動板，這種換熱器的流程數一般為偶數類型，以雙流程換熱器居多。

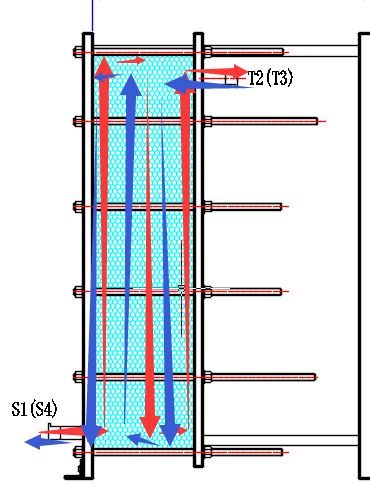

有時候換熱器的四個接口，兩個分布于換熱器的固定板，兩個分布于換熱器的活動板，且換熱器的進出口位置兩個處于上側，兩個處于下側。這時候，換熱器的流程數是以奇數類型，一般以三流程換熱器居多。

有時候甚至有六個接口或者在有的接口在側面，而這種類型的換熱器一般是以兩段式或者三段式居多。

換熱器的流程數絕不是隨意指定的，雖然流程數越多，板片中介質接觸越充分，換熱效果就越好，但是過多的流程數決定了每個流程的流道數減小，從而導致片數的增多，造成成本的增加，所以在設計換熱器時，要在流程數與流道數之間相互權衡，去尋找適合當前工況的最佳方案。
